高速加工中心BYVM1165

一、機床簡介

BYVM11650立式加工中心是具有國內領先水平的新一代加工中心，加工適用範圍廣，具有高剛性、高精度、高速度、高效率、高可靠性、大扭矩等特點。

本機床適用於汽車、摩托車、航空航天、機械製造、縫紉機、電機、儀器儀表等行業的閥類、凸輪、模具、板盤類和箱體類零件的加工，可用於中小批量多品種加工生產，也可以進入自動線進行批量生產。

使用該機床可以節省工藝裝備，縮短生產準備周期，保證零件加工質量，提高生產效率。

二、性能特點

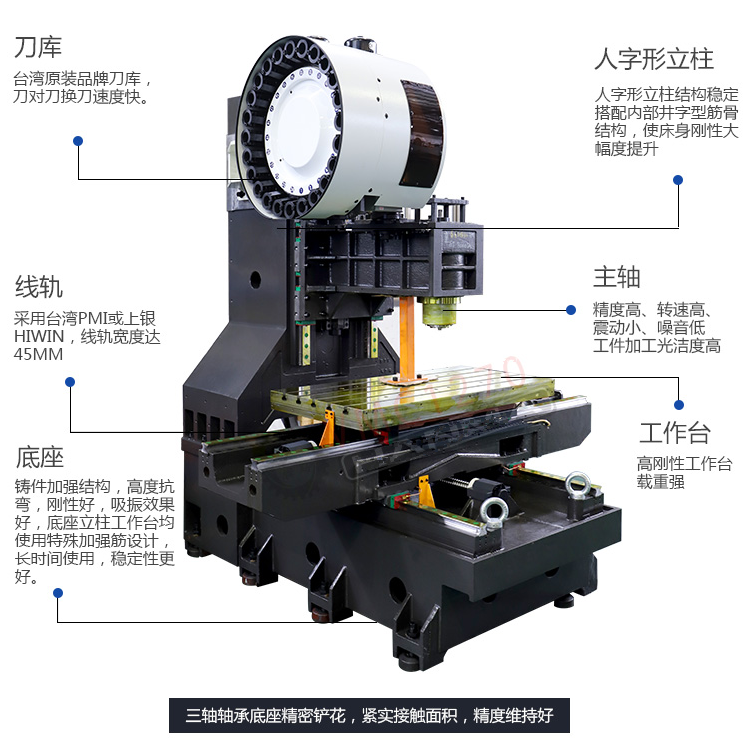

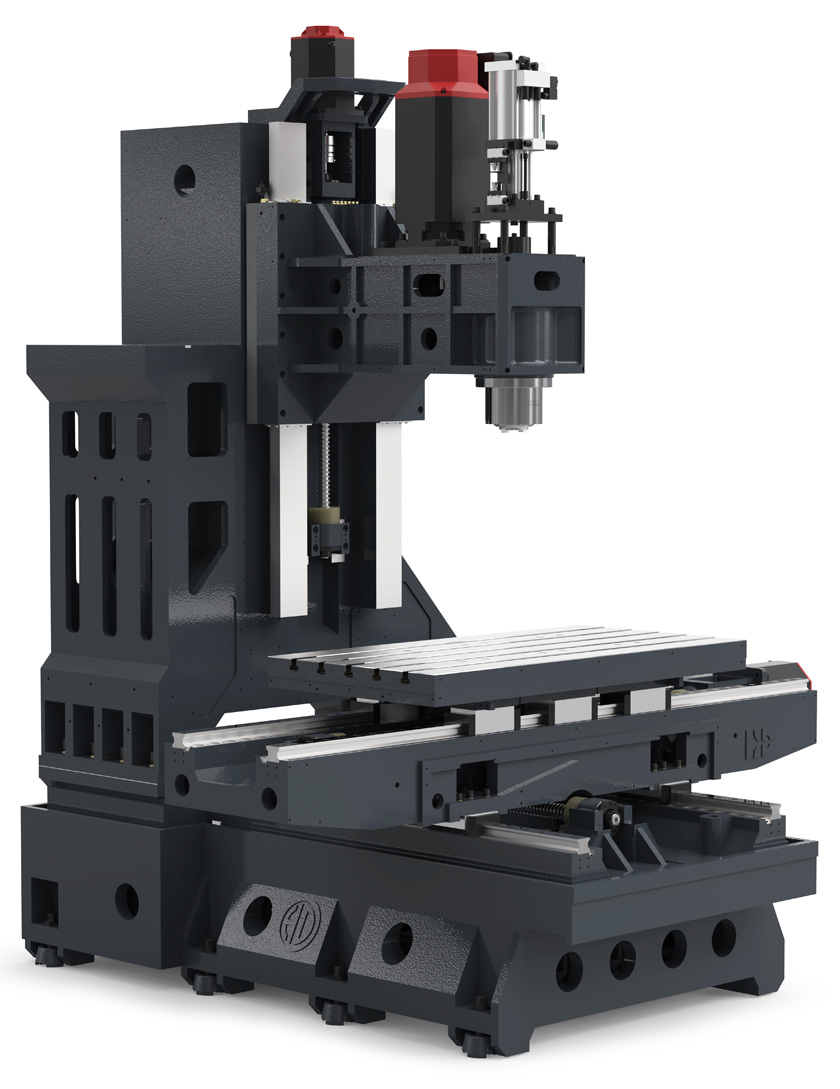

1、應用計算機輔助設計（CAD）係統完成機床最優結構計，機床整體結構采用樹脂砂型鑄造，箱形結構，厚壁多筋，並經多道應力消除工序，使得機床具有良好的剛性。

2、三個進給軸均采用台灣銀泰直線滾柱導軌支撐。X、Y、Z軸無論是高速移動或是輕、重負荷切削都可達到更高定位精度。

3、主軸軸承采用進口預壓高精密斜角滾珠軸承，給予主軸最大剛性和最高精度；采用大扭矩交流伺服主軸電機，能進行強力切削，特別適用於高速加工場合，提高加工精度和光潔度，縮短加工時間。

4、X、Y、Z三軸均采用大扭矩交流伺服電機與高精度滾珠絲杠直接傳動，適宜於工件高精度強力切削；

5、大功率、大流量、高揚程冷卻泵，對加工工件提供良好的冷卻。

6、操作麵板按人機工程學科學布局，符合安全規範，旋轉設計，易於操作；空氣開關、按鈕、波段開關等均采用名牌優質元器件，保證了整體機床的高可靠性；便攜式手持搖控單元盒，極大地方便了對刀、試切。

7、采用高性能、高可靠性的高速微處理器台灣新代係統，智慧型警示顯示，自診斷等功能方便使用、維護；多段預讀控製尤其適合於高速大容量程序的模具加工和教學演示；配備的RS232通信、網絡連接、CNC通信等功能，大大增強了係統的可擴展性。

標準規格參數：

內容		單位	性能參數
工作台	工作台麵積	mm	1200×600
	T型槽	mm	5×18-90
	工作台最大承重	kg	800
行程	X軸行程	mm	1100
	Y軸行程	mm	600
	Z軸行程	mm	600
	主軸鼻端至工作台麵距離	mm	130-730
	主軸中心至立柱導軌麵距離	mm	680
主軸	主軸孔錐度	-	BT40
主軸	主軸轉速（皮帶式）	r/min	8000
電機	電壓	V	380
	主軸電機功率	kw	11/15
	進給軸電機功率	NM	22
刀庫	換刀方式	/	氣動換刀
	刀庫形式	/	機械式刀庫
	刀庫數量	Pcs	24
進給	快速進給速度	m/min	36
進給	切削進給速度	m/min	18
精度	重複定位精度	mm	±0.005mm
精度	定位精度	mm	±0.007mm
電力需求		kva	30
氣源要求		Kg/cm	6-8
機床重量		Kg	6800
外形尺寸（長×寬×高）		mm	2900x2300x2480
